2-شلنک لاین چیست؟
سیستم های منیفولد گاز بی اثر/خلاء که معمولاً شلنک لاین نامیده می شوند، برای جداسازی و مدیریت مواد حساس به هوا ایده آل هستند. طراحی آنها ساده و کاربرد آنها بی دردسر است. آن را به ظروف شیشه ای بهینه شده با اتصالات استاندارد اتصال سریع (Quick-Fit) متصل کنید، حالا یک سیستم دارای قسمتهای کوچک و انعطاف پذیر داریدکه انواع تنظیمات (ست آپهای) آزمایشگاهی را امکان پذیر می کند.به همین دلایل از شلنک لاین ها به طور معمول برای استفاده و دستکاری ترکیبهای حساس به هوا استفاده می کنند.
در حالیکه شلنک لاینها از نظر مفهومی ساده هستند، در نگاه اول انبوه لوله ها و ظروف شیشه ای عجیب و غریب می تواند برای کاربر مبتدی دلهره آور باشد. ما در اینجا اصول تکنیک شلنک لاین را ارائه می دهیم و در مقالات بعدی انواع مختلف ست آپ واکنش و همچنین جداسازی و آنالیز محصول حساس به هوای شما را بررسی خواهیم کرد.
طراحی و ظروف شیشه ای پایه
طراحی شلنک لاینها از لاین به لاین و از آزمایشگاه به آزمایشگاه متفاوت است. به هر حال چند ویژگی کلیدی وجود دارد که یک شلنک لاین شامل می شود (شکل 1).
- منیفولد دوقلو
- ورودی گاز بی اثر
- خروجی گاز بی اثر از طریق یک حباب زن
- پمپ خلاء
- یک یا بیشتر تله سرد برای حلالها
- شیر برای سوییچ کردن بین گاز و خلاء
- شلنگ برای اتصال دستگاه به خط
منیفولد دوقلو بدنه اصلی شلنک لاین است (شکل 1) که دارای دو لوله شیشه ای است: یکی متصل به منبع گاز بی اثر و دیگری متصل به خلاء. شیرها اجازه سوییچ کردن بین خطوط گاز و خلاء را می دهند و یک شلنک لاین معمولاً 4-6 شیر خواهد داشت تا اجازه اجرای همزمان چندین واکنش را بدهد.

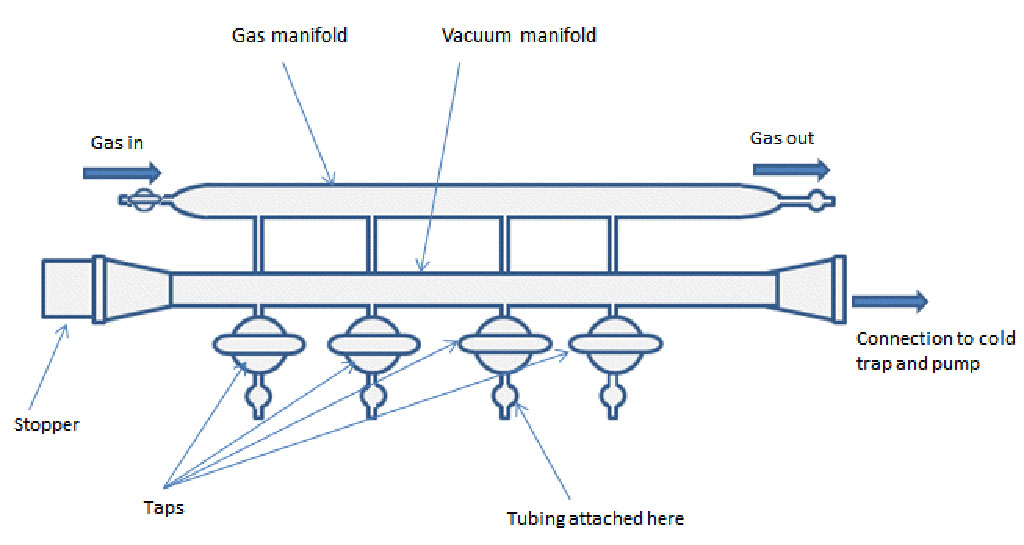

شکل 1- منیفولد خلاء/گاز بی اثر
